On branche trois fils sur une prise, on revisse le mécanisme, on remet le courant. Ça paraît simple. Sauf qu’un fil de terre mal raccordé ou une section de câble sous-dimensionnée transforme ce geste courant en défaut invisible, celui qui fait chauffer la prise pendant des mois avant de déclencher un départ de feu.
Depuis septembre 2025, la refonte de la NF C 15-100 publiée en 2024 est devenue la seule référence applicable aux chantiers neufs et aux rénovations globales. En 2026, brancher une prise 3 fils dans les règles suppose de connaître précisément cette version révisée.
Section de câble et calibre du disjoncteur : le couple à ne pas dissocier
Sur le terrain, la première erreur qu’on rencontre est un câble en 1,5 mm² protégé par un disjoncteur 20 A, ou l’inverse, du 2,5 mm² sur un disjoncteur 10 A. La norme NF C 15-100 version 2024 fixe deux configurations autorisées pour un circuit de prises classiques.
- Câble en 1,5 mm² avec un disjoncteur 16 A maximum, pour un circuit limité à 8 socles de prises au total.
- Câble en 2,5 mm² avec un disjoncteur 20 A maximum, pour un circuit pouvant desservir jusqu’à 12 socles.
- Circuit spécialisé cuisine : 6 prises hors circuits dédiés (four, lave-vaisselle, plaques), chacun sur son propre disjoncteur.
Ces seuils ne sont pas indicatifs. Un contrôle Consuel ou un diagnostic électrique relèvera immédiatement un dépassement du nombre de socles par circuit. Si on ajoute une prise sur un circuit existant, on compte d’abord combien de socles y sont déjà raccordés.
Fil de terre sur une prise : pourquoi le jaune-vert n’est pas optionnel

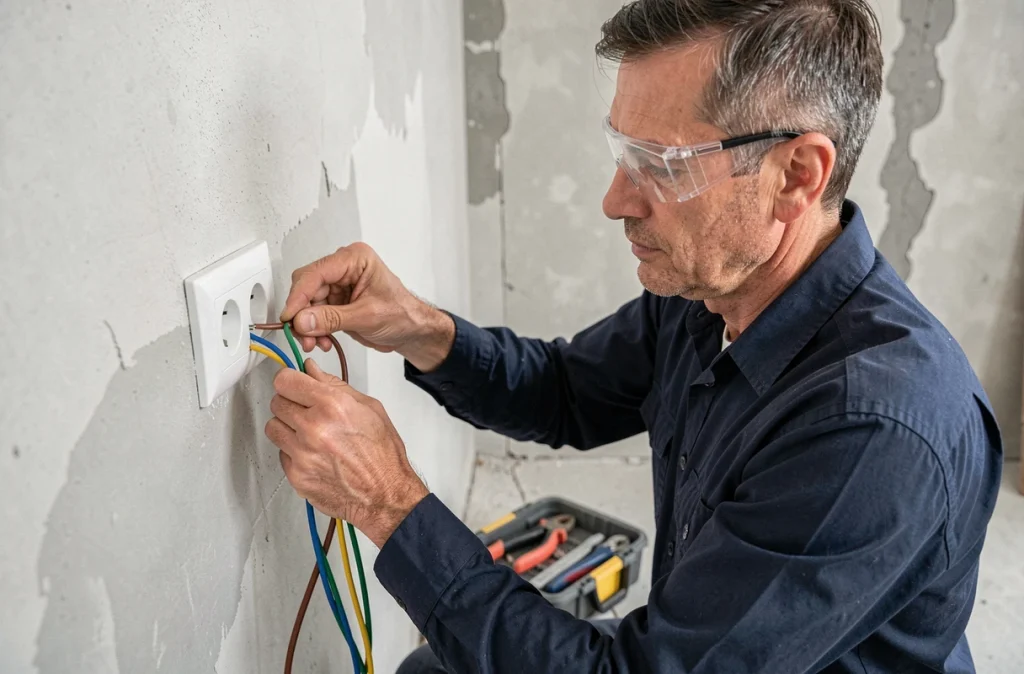

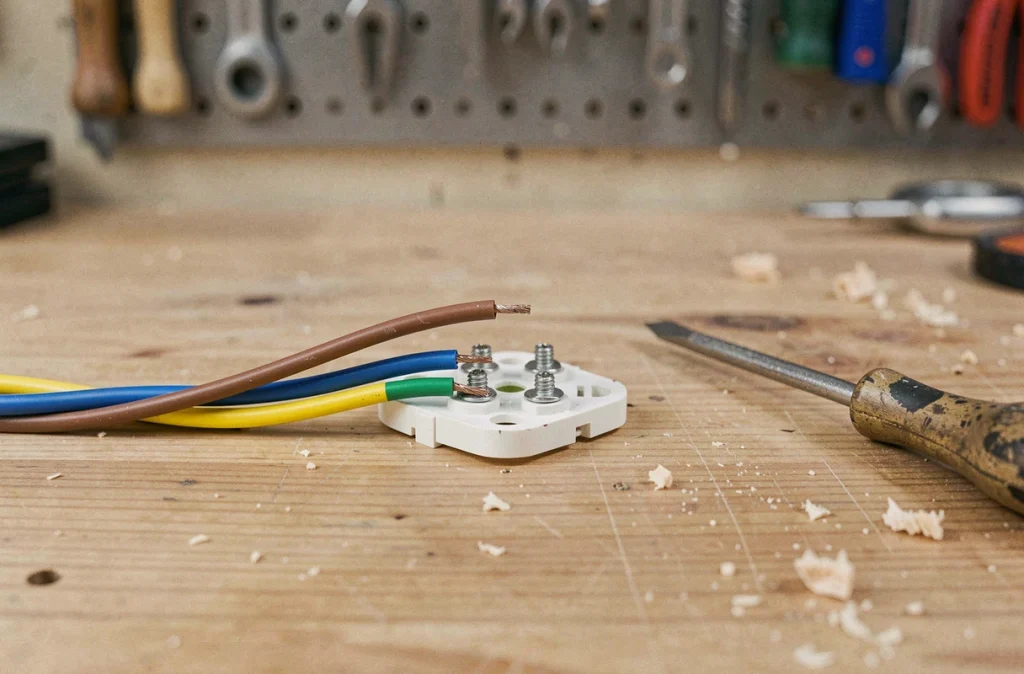

Le branchement d’une prise 3 fils implique trois conducteurs distincts : phase (marron, noir ou rouge), neutre (bleu) et terre (jaune-vert, toujours). La terre est le fil qui pose le plus de problèmes en rénovation, parce qu’il est parfois absent dans les installations anciennes.
Sans conducteur de terre raccordé à la borne dédiée de la prise, le différentiel 30 mA ne peut pas remplir son rôle. En cas de défaut d’isolement sur un appareil branché, le courant de fuite n’a pas de chemin vers la terre, et la coupure automatique ne se déclenche pas, ou pas assez vite.
Cas fréquent en rénovation : pas de fil de terre dans la gaine
Dans un logement des années 1970 ou 1980, on tombe souvent sur des câbles à deux conducteurs sans fil de terre. Tirer un nouveau câble 3 conducteurs depuis le tableau reste la solution conforme. Raccorder le jaune-vert d’une prise à un tuyau d’eau en cuivre ou à une structure métallique quelconque est interdit par la norme et dangereux.
Les retours varient sur la possibilité de repasser un fil de terre seul dans une gaine existante déjà occupée par deux conducteurs. En pratique, la section du conduit et le taux de remplissage imposent souvent de tirer un câble neuf complet.
Protection différentielle 30 mA : ce que la version 2024 impose au tableau
Chaque circuit de prises doit être protégé par un interrupteur différentiel 30 mA. La norme exige un minimum de deux interrupteurs différentiels 30 mA dans le tableau d’un logement, de type AC ou de type A selon les circuits alimentés.
Le type A est obligatoire pour les circuits susceptibles de générer des composantes continues (plaques de cuisson, lave-linge, borne de recharge de véhicule électrique). Pour un circuit de prises standard dans un séjour ou une chambre, un différentiel de type AC suffit.
Répartir les circuits entre les différentiels
On ne met pas toutes les prises sous le même interrupteur différentiel. Si ce différentiel déclenche, tout le logement perd ses prises en même temps, y compris le réfrigérateur et le congélateur. La bonne pratique consiste à répartir les circuits de prises sur au moins deux différentiels distincts, pour conserver une alimentation partielle en cas de défaut sur un circuit.
Hauteur de pose et emplacement : les cotes à respecter pièce par pièce
La NF C 15-100 ne fixe pas qu’un nombre de prises par pièce. Elle impose aussi des hauteurs minimales d’installation, mesurées entre l’axe des alvéoles et le sol fini.
Pour une prise de courant standard 16 A, l’axe des alvéoles se place à 5 cm minimum du sol fini. Pour une prise 32 A (circuit spécialisé cuisinière), la hauteur minimale est de 12 cm. Ces cotes paraissent faibles, mais elles garantissent qu’aucun socle ne se retrouve au ras du sol, exposé aux projections d’eau lors du nettoyage.
Volumes de sécurité dans la salle de bain
Dans une salle de bain, les prises sont interdites dans les volumes 0 et 1 (zone de la baignoire ou du receveur de douche et au-dessus). En volume 2 (jusqu’à 60 cm autour de la baignoire ou du receveur), seules les prises alimentées par un transformateur de séparation très basse tension sont admises. Au-delà du volume 2, une prise classique est autorisée à condition d’être protégée par un différentiel 30 mA.
Nombre minimal de prises par pièce selon la norme NF C 15-100
La norme fixe un plancher en dessous duquel une installation n’est pas conforme. On parle bien de nombre minimum de socles, pas de recommandation.
| Pièce | Nombre minimum de prises |
|---|---|
| Séjour (surface inférieure à 28 m²) | 5 socles |
| Séjour (surface supérieure à 28 m²) | 7 socles |
| Chambre | 3 socles |
| Cuisine | 6 socles (dont 4 au-dessus du plan de travail) |
| Couloir ou entrée | 1 socle |
Ces chiffres concernent les logements neufs et les rénovations globales soumises à la version 2024 de la norme. Lors d’un remplacement de prise à l’identique sans modification du circuit, on n’est pas tenu d’ajouter des socles supplémentaires pour atteindre ce minimum.
Brancher une prise 3 fils correctement en 2026, c’est d’abord vérifier la section du câble, compter les socles sur le circuit, s’assurer que le fil de terre remonte bien au tableau et que le différentiel 30 mA couvre le circuit concerné. Chaque point pris isolément semble évident. C’est leur cumul, et le fait qu’un seul manquement suffit à rendre l’installation non conforme, qui fait la différence entre un branchement propre et un défaut latent.
