La norme NF C 15-100 découpe l’environnement d’une piscine privée en zones concentriques appelées volumes de protection. Chaque volume impose des restrictions précises sur le type de matériel électrique autorisé, le niveau de tension admissible et l’indice de protection minimal des équipements. Toute installation qui ne respecte pas ce zonage expose les baigneurs à un risque d’électrocution, même avec un courant de faible intensité.
Volumes 0, 1 et 2 : le zonage qui conditionne toute l’installation électrique piscine
Le volume 0 correspond à l’intérieur du bassin lui-même. Aucun équipement électrique n’y est toléré, à l’exception de matériel fonctionnant en très basse tension de sécurité (TBTS) limitée à 12 V en courant alternatif. L’éclairage subaquatique, par exemple, doit impérativement respecter cette limite.
Le volume 1 s’étend depuis les parois du bassin jusqu’à une certaine distance horizontale autour de celui-ci, ainsi qu’au-dessus du plan d’eau. Seuls les appareils alimentés en TBTS 12 V et possédant un indice de protection IPX5 minimum peuvent y être installés. Les projecteurs de piscine, les buses de nage à contre-courant motorisées ou les sondes de température entrent dans cette catégorie.
Le volume 2 commence là où finit le volume 1 et s’étend sur une bande supplémentaire. Les contraintes se relâchent légèrement : des appareils de classe II (double isolation) y sont admis, à condition d’être protégés par un dispositif différentiel. L’indice de protection reste élevé, au minimum IPX4 pour résister aux projections d’eau.
Au-delà du volume 2, les règles générales de la NF C 15-100 pour les locaux d’habitation s’appliquent. Le coffret électrique de la piscine, les prises de courant et les interrupteurs doivent se trouver en dehors des volumes 0, 1 et 2.
Protection différentielle et coffret électrique piscine : ce qui change avec la norme 2025
Toute l’alimentation électrique du bassin et de ses équipements (pompe de filtration, électrolyseur, chauffage) doit transiter par un dispositif différentiel 30 mA. Ce seuil de déclenchement protège contre les contacts indirects : si un courant de fuite atteint 30 milliampères, le circuit se coupe en quelques millisecondes.

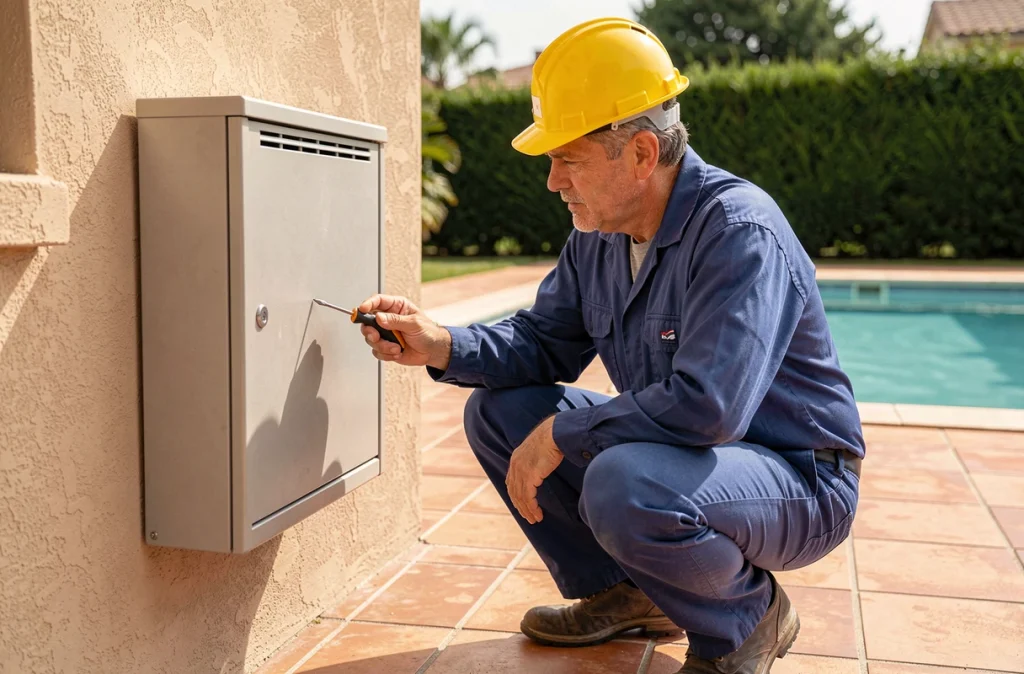

Le coffret électrique dédié à la piscine regroupe les disjoncteurs divisionnaires, le ou les interrupteurs différentiels et les protections de chaque circuit. Il se place dans le local technique, toujours hors des volumes 0, 1 et 2.
Différentiel de type F pour les pompes à variateur de vitesse
La nouvelle édition de la NF C 15-100, publiée en août 2024 et applicable depuis le 1er septembre 2025, introduit une exigence que la plupart des articles grand public ignorent encore. Les interrupteurs différentiels de type F sont désormais recommandés pour les équipements intégrant un variateur de vitesse, ce qui inclut les pompes de piscine à vitesse variable.
Un différentiel classique de type A peut se révéler insuffisant face aux courants de fuite haute fréquence générés par ces variateurs. Le type F offre une meilleure immunité à ces perturbations, évitant les déclenchements intempestifs tout en maintenant la protection contre les défauts réels. Une installation piscine équipée d’une pompe à vitesse variable et protégée uniquement par un type A peut donc être jugée non conforme aux pratiques actuelles de la norme.
Liaison équipotentielle et mise à la terre autour du bassin
La liaison équipotentielle supplémentaire (LES) est un élément que beaucoup de propriétaires découvrent après coup, souvent lors d’un contrôle. Son rôle : relier entre elles toutes les masses métalliques situées dans les volumes 0, 1 et 2 (échelle, plongeoir, margelles métalliques, armature du bassin, canalisations) pour égaliser les potentiels et empêcher toute différence de tension au contact du baigneur.
Cette liaison se raccorde au conducteur de protection principal du tableau électrique. Le câble utilisé doit avoir une section adaptée, et chaque point de connexion doit rester accessible pour vérification. Un oubli fréquent concerne les canalisations d’eau en cuivre ou les armatures métalliques noyées dans la dalle du bassin, qui doivent elles aussi être intégrées à la LES.
- Toutes les parties métalliques accessibles dans les volumes 0, 1 et 2 doivent être reliées entre elles par un conducteur en cuivre de section suffisante.
- Les éléments concernés incluent les échelles, les rails de volet roulant, les structures métalliques du bassin et les canalisations à proximité.
- La continuité de la liaison doit être vérifiable : les connexions ne doivent pas être noyées de façon définitive dans le béton sans boîte de visite.
Éclairage piscine et TBTS 12 V : les contraintes d’indice de protection
L’éclairage est souvent le premier poste où les erreurs se multiplient. Un projecteur immergé dans le volume 0 doit fonctionner en TBTS 12 V avec un indice de protection IPX8 (immersion prolongée). Le transformateur de sécurité qui alimente ce projecteur doit lui-même être installé en dehors du volume 1, idéalement dans le local technique.
Pour les luminaires situés dans le volume 1 mais hors de l’eau (éclairage de plage, spots encastrés dans la margelle), l’IPX5 est le minimum requis. Ce niveau garantit la résistance aux jets d’eau sous pression, pas uniquement aux éclaboussures.
Les systèmes d’éclairage LED basse tension ont simplifié la conformité en supprimant le risque lié à la tension secteur dans le bassin. Le transformateur de séparation reste la pièce critique : il doit être conforme aux normes de sécurité et installé dans un endroit sec, ventilé et accessible.
- Volume 0 (dans l’eau) : TBTS 12 V obligatoire, indice IPX8, transformateur de sécurité hors volume 1.
- Volume 1 (pourtour immédiat) : TBTS 12 V, indice IPX5 minimum, aucun appareillage de commande.
- Volume 2 (zone élargie) : appareils classe II autorisés sous protection différentielle 30 mA, indice IPX4.
Le respect du zonage et des indices de protection ne relève pas d’une simple recommandation. En cas d’accident, une installation non conforme engage la responsabilité du propriétaire, y compris si les travaux ont été réalisés par un tiers non qualifié. Faire vérifier l’ensemble par un électricien certifié, notamment la liaison équipotentielle et le type de différentiel adapté aux équipements installés, reste la seule garantie de conformité réelle à la NF C 15-100.
