L’éclairage d’une piscine extérieure repose sur un principe électrique simple : toute source lumineuse immergée ou proche du bassin doit fonctionner en très basse tension de sécurité (TBTS) 12 V, alimentée par un transformateur de séparation installé hors des volumes réglementaires. Ce point technique conditionne le choix du matériel, le câblage et le budget bien avant toute considération esthétique.
Volumes de sécurité NF C 15-100 : ce qui détermine où poser chaque luminaire
Avant de choisir un projecteur ou un spot, la norme NF C 15-100 (partie 7-702) impose de comprendre le découpage en volumes autour du bassin. Ce zonage dicte la nature du matériel autorisé à chaque emplacement.
Le volume 0 correspond à l’intérieur du bassin. Seul l’éclairage TBTS 12 V y est admis, avec un indice de protection IPX8.
Le volume 1 s’étend jusqu’à 2 mètres autour du bord et 2,5 mètres de hauteur au-dessus du sol. On y tolère des luminaires TBTS ou des appareils alimentés via un circuit protégé par un différentiel 30 mA. Le volume 2, situé entre 2 et 3,5 mètres du bord, autorise des appareils de classe II sous protection différentielle 30 mA.
Concrètement, un spot encastrable LED posé dans la margelle se trouve en volume 0 ou 1 selon sa position exacte. Un lampadaire de terrasse installé à 3 mètres du bord tombe en volume 2. Un luminaire placé au-delà de 3,5 mètres échappe aux contraintes spécifiques piscine, mais reste soumis aux règles générales d’installation extérieure.
La révision 2024-2025 de la NF C 15-100 a renforcé l’obligation de liaison équipotentielle supplémentaire pour toutes les masses métalliques dans les volumes 0, 1 et 2. Le positionnement du coffret électrique et du transformateur de séparation hors de ces volumes devient un point de vigilance lors de la conception du local technique.
LED, fibre optique ou solaire : choisir la technologie d’éclairage piscine
La technologie LED domine le marché de l’éclairage de piscine pour une raison technique directe : elle fonctionne nativement en basse tension et sa durée de vie dépasse largement celle des halogènes. Les projecteurs LED immergés se déclinent en blanc froid, blanc chaud ou RGB (changement de couleur), ce qui couvre la majorité des usages.

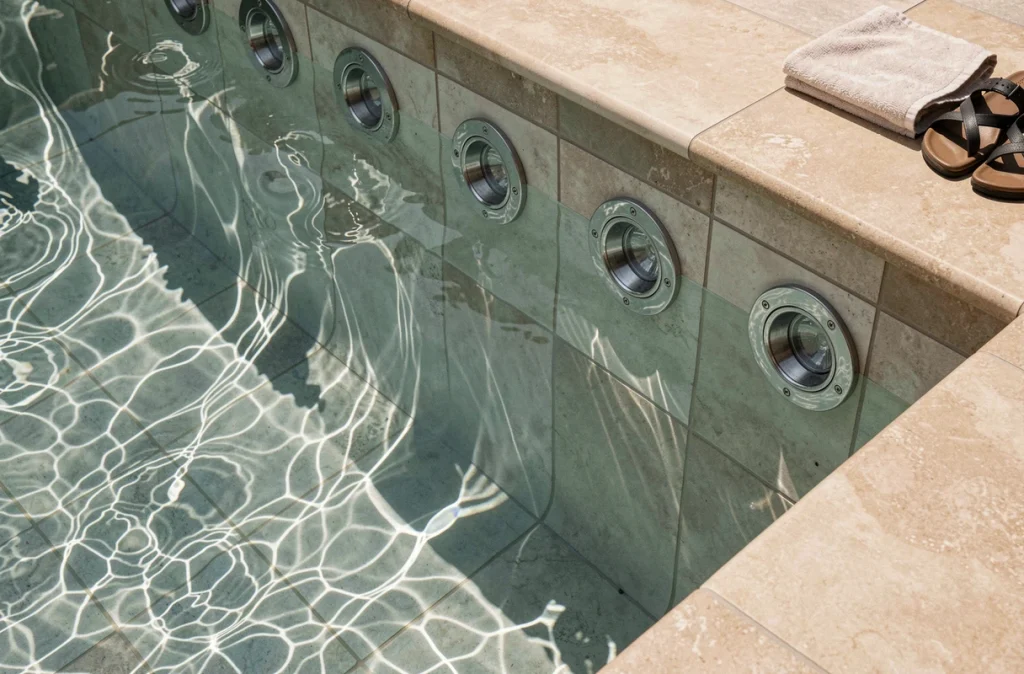

Projecteurs LED immergés
Un projecteur LED se loge dans une niche scellée dans la paroi du bassin lors de la construction, ou dans un boîtier adaptable pour les piscines existantes. Le raccordement passe par un câble étanche relié au transformateur 12 V situé dans le local technique. La puissance nécessaire dépend du volume d’eau et de la couleur du revêtement : un liner foncé absorbe davantage de lumière qu’un enduit clair.
Fibre optique : sécurité maximale, flux lumineux limité
La fibre optique transporte la lumière sans courant électrique dans le bassin. Le générateur reste dans le local technique, et seules des fibres inertes plongent dans l’eau. Cette solution convient aux bassins de petite taille ou aux effets décoratifs ponctuels (étoiles de fond, ligne d’eau). La fibre optique produit moins de lumière qu’un projecteur LED, ce qui la rend inadaptée comme éclairage principal d’un grand bassin.
Lampes solaires : un complément, pas un système principal
Les lampes solaires flottantes ou les bornes solaires de terrasse ne remplacent pas un éclairage immergé. Leur autonomie dépend de l’ensoleillement de la journée, et leur flux lumineux reste faible. Elles complètent l’ambiance autour du bassin sans répondre aux besoins de sécurité nocturne ni de visibilité dans l’eau.
Spots encastrables et luminaires de terrasse : éclairer les abords du bassin
L’éclairage ne se limite pas à l’intérieur du bassin. Les abords (margelles, plages, escaliers d’accès) méritent un traitement spécifique pour la sécurité des déplacements après la tombée de la nuit.
- Les spots encastrables dans les margelles ou la terrasse balisent le contour du bassin. Leur indice IP minimal dépend du volume de sécurité dans lequel ils se trouvent (IPX5 minimum en volume 1).
- Les bornes basses (hauteur de 30 à 50 cm) jalonnent un chemin entre la maison et la piscine sans éblouir. Elles se placent généralement en volume 2 ou au-delà.
- Les appliques murales sur un mur de clôture ou un pool house éclairent la zone de détente. Un modèle orientable permet de diriger le faisceau vers le sol plutôt que vers la surface de l’eau, ce qui évite les reflets gênants.
Le choix entre blanc chaud et blanc froid influence la perception de l’espace. Un blanc chaud (autour de 3 000 K) crée une atmosphère de détente. Un blanc froid (supérieur à 5 000 K) accentue la visibilité mais donne un rendu plus clinique, rarement recherché en jardin résidentiel.

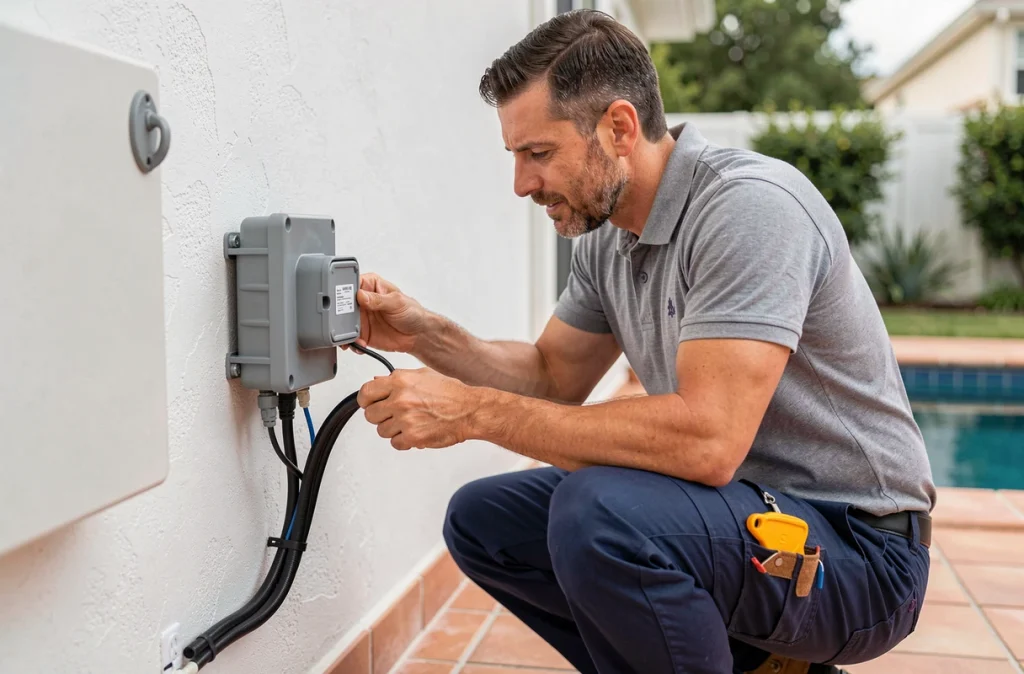

Installation électrique piscine : le circuit dédié et ses protections
Un éclairage de piscine ne se branche pas sur le circuit général du jardin. La norme impose un circuit dédié protégé par un différentiel 30 mA au tableau électrique. Ce circuit alimente le transformateur de séparation 230 V / 12 V, lui-même raccordé aux luminaires immergés.
Le transformateur doit être installé hors des volumes 0, 1 et 2, soit à plus de 3,5 mètres du bord du bassin (ou dans un local technique fermé). Les câbles entre le transformateur et les luminaires doivent être continus, sans boîte de jonction dans les volumes de sécurité.
- Le disjoncteur divisionnaire protège le circuit contre les surintensités.
- Le différentiel 30 mA coupe l’alimentation en cas de fuite de courant, même minime.
- La liaison équipotentielle relie toutes les masses métalliques (échelle, grille de bonde, rails de volet) pour supprimer les différences de potentiel.
Faire appel à un électricien qualifié pour cette installation n’est pas un luxe : une erreur de câblage en volume 0 ou 1 met directement en jeu la sécurité des baigneurs. La conformité du circuit conditionne aussi la validité de l’assurance habitation en cas de sinistre.
Le budget global dépend du nombre de points lumineux, de la technologie retenue et de la distance entre le local technique et le bassin. La longueur de câble étanche et la puissance du transformateur pèsent autant que le prix des luminaires eux-mêmes. Anticiper le passage des gaines lors de la construction du bassin réduit considérablement le coût par rapport à une installation en rénovation, qui peut nécessiter des percements dans la structure existante.
