Tout ce que vous devez savoir sur le branchement d’une plaque à induction de 4 fils

Dans le monde moderne de la cuisine, la plaque à induction ne se contente pas de séduire par son esthétique contemporaine, mais elle est également prisée pour sa rapidité et son efficacité énergétique. Toutefois, le branchement d’une plaque à induction à 4 fils peut sembler complexe pour ceux qui ne sont pas familiers avec l’électricité. L’installation de ces appareils nécessite une connaissance précise des normes de sécurité électrique et des spécificités de câblage. Cet article vous guide pas à pas à travers le processus et vous aide à éviter les erreurs courantes. Vous découvrirez ainsi comment brancher correctement votre plaque pour bénéficier de son efficacité tout en garantissant votre sécurité.

Pourquoi utiliser une plaque à induction à 4 fils

Les plaques à induction à 4 fils sont souvent choisies pour leur performance accrue et leur flexibilité en termes d’installation. Elles permettent de gérer la puissance de manière plus efficace, ce qui est particulièrement important dans une cuisine moderne où les appareils fonctionnent souvent simultanément. Chaque fil a une fonction spécifique : deux fils pour les phases, un pour le neutre et un pour la mise à la terre. Ce câblage est conçu pour assurer une distribution sécurisée et équilibrée de l’électricité, réduisant ainsi les risques de surcharges et d’accidents électriques.

Composition et fonction des fils

Dans une plaque à induction typique à 4 fils, vous trouverez :

• Fil bleu : ce fil est le neutre, il assure le retour du courant électrique vers le tableau électrique.
• Fil vert et jaune : directement relié à la terre, ce fil est crucial pour la sécurité, car il protège contre les chocs électriques.
• Deux fils marron ou noirs : ces fils représentent les phases, garantissant une alimentation adéquate de l’appareil.

Chaque phase contribue à la répartition de la charge, permettant à la plaque de fonctionner efficacement. En cas de doute concernant ces fils, il est recommandé de consulter un professionnel de l’électricité.

Les étapes de branchement d’une plaque à induction 4 fils

Pour procéder au branchement de votre plaque à induction à 4 fils, il est essentiel de suivre une série d’étapes. Cela garantira non seulement la fonctionnalité de l’appareil mais aussi votre sécurité. En voici les grandes lignes :

1. Préparation préalable

Avant tout, il convient de préparer l’espace de travail. Coupez l’alimentation électrique depuis le tableau général pour éviter tout risque d’électrocution. Il est également conseillé de s’assurer que vous disposez des outils nécessaires, tels que :

• Ciseaux ou coupe-câbles
• Dénudeur de fils
• Visseuse
• Multimètre pour les vérifications

2. Vérification du réseau électrique

Une fois l’alimentation coupée, il est primordial de vérifier que votre réseau électrique puisse supporter l’intensité nécessaire. Une plaque à induction à 4 fils requiert généralement un circuit dédié de 32 A. Il est donc conseillé de s’assurer que votre installation est conforme aux normes telles que la NF C 15-100.

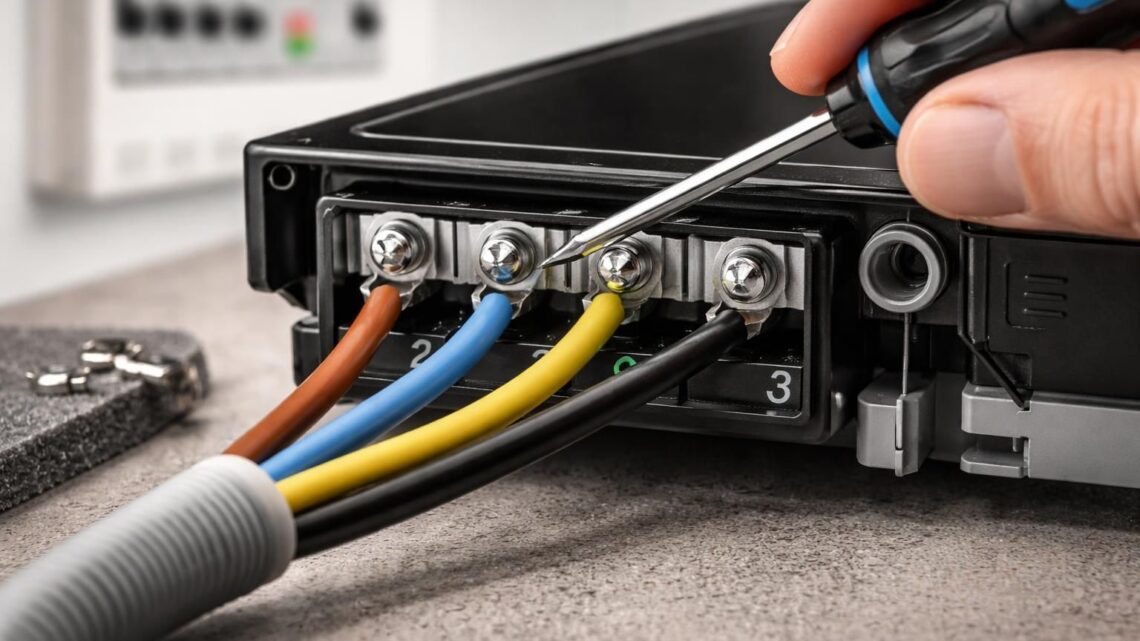

3. Raccordement des fils

Après avoir préparé l’installation, suivez ces instructions pour brancher correctement votre plaque :

1. Dénudez environ 0,5 cm des extrémités de chaque fil.
2. Connectez le fil vert/jaune à la prise terre au centre de la prise murale.
3. Insérez le fil bleu dans le compartiment marqué « N » pour neutre.
4. Les fils de phase marron et noir doivent être connectés à leur emplacement respectif, généralement marqués « L » ou « Ph ». Si les fils sont de la même couleur, assurez-vous de les rassembler dans la même cosse.

Normes de sécurité électrique à respecter

La sécurité est primordiale lors du branchement d’une plaque à induction. Certaines normes doivent être scrupuleusement respectées :

• Norme NF C 15-100 : elle régit les installations électriques en France et impose des directives spécifiques concernant les circuits dédiés, les protections différentielles et les sections de câbles.
• Section des câbles : pour un circuit de 32 A, il est recommandé d’utiliser un câblage de 6 mm² pour éviter la surchauffe et assurer une alimentation fiable.
• Disjoncteur différentiel : un interrupteur différentiel de type A est nécessaire pour protéger les utilisateurs contre les défauts d’isolement.

Erreur à éviter

Ne pas respecter ces normes peut conduire à des risques d’accidents électriques graves, tels que des incendies ou des électrocutions. L’intervention d’un professionnel est fortement recommandée si vous avez le moindre doute sur votre compétence à réaliser ce type de branchement.

Considérations pour l’installation dans un espace de cuisine

En plus du branchement électrique, l’installation physique de la plaque à induction doit également prendre en compte l’espace disponible et le design de votre cuisine. Voici quelques conseils :

1. Les dimensions de l’emplacement

Pour une installation réussie, il est recommandé de laisser un espace de 5 à 10 cm entre la plaque de cuisson et les murs adjacents. Cela favorise la circulation de l’air et évite la surchauffe des surfaces environnantes.

2. Matériaux du plan de travail

Le plan de travail doit avoir une épaisseur d’au moins 3 cm et être en matériaux résistants à la chaleur, comme le granit ou le quartz. Cela garantit non seulement la durabilité de l’installation, mais facilite également l’entretien.

3. Joint d’étanchéité

Un joint d’étanchéité autour de la plaque est nécessaire pour éviter les infiltrations d’eau, ce qui pourrait endommager les composants électriques. Cette petite précaution contribue significativement à la longévité de votre appareil.

Tests et vérifications post-installation

Une fois le branchement effectué, la phase de test s’avère cruciale pour garantir que tout fonctionne correctement. Voici les actions à effectuer :

1. Inspection visuelle

Vérifiez chaque connexion pour s’assurer qu’il n’y a pas de fils mal connectés ou abîmés. Une installation soignée est la clé d’un fonctionnement sûr.

2. Test de continuité

Utilisez un multimètre pour vérifier que le courant circule correctement dans chaque circuit. Cela permettra d’identifier tout défaut éventuel dans le câblage.

3. Test de mise sous tension

Rétablissez l’alimentation progressivement. Observez attentivement le comportement de la plaque : elle doit s’allumer sans problème et répondre aux ajustements de température.

Entretien régulier de la plaque à induction

Pour garantir la sécurité et le bon fonctionnement de votre plaque à induction, un entretien régulier est essentiel. Voici quelques conseils pratiques :

1. Inspection visuelle annuelle

Examinez régulièrement l’état de la plaque et des connexions électriques pour identifier toute usure éventuelle.

2. Vérifications fonctionnelles

Testez périodiquement les différentes zones de cuisson afin de vous assurer qu’elles fonctionnent toutes correctement. Ce contrôle simple vous permettra de déceler d’éventuels problèmes avant qu’ils ne deviennent graves.

3. Nettoyage et entretien de la surface

Utilisez des produits adaptés pour nettoyer la surface de votre plaque à induction. Évitez les abrasifs qui pourraient rayer le verre. Un entretien régulier contribue également à maintenir l’efficacité de l’appareil.

Références et ressources utiles

Pour aller plus loin dans la compréhension du branchement d’une plaque à induction et de ses spécificités, il existe plusieurs ressources à votre disposition :

Ressource	Description
NF C 15-100	Norme française qui régit les installations électriques dans les bâtiments
ADEME	Agence de l’environnement et de la maîtrise de l’énergie, proposant des guides pratiques
Sites de fabricants	Fournissent des manuels d’utilisation et des conseils d’installation spécifique à leurs modèles

Conclusion

En suivant toutes ces étapes et recommandations, vous minimiserez les risques et optimiserez le fonctionnement de votre plaque à induction à 4 fils. Si vous avez le moindre doute, faites intervenir un professionnel, car la sécurité doit toujours demeurer votre priorité.
