La station de charge d’un robot de tonte installée sous abri concentre deux contraintes que les notices constructeurs traitent rarement ensemble : la dissipation thermique du chargeur et la conformité électrique du circuit d’alimentation extérieur. Recharger son robot de tonte sous abri ne se résume pas à poser un toit au-dessus de la base. Le dimensionnement du circuit, le type de protection différentielle et la ventilation de l’abri conditionnent la longévité de la batterie et la sécurité des personnes.
Protection différentielle type F et circuit dédié pour robot de tonte
Depuis la révision de la norme NF C 15-100 entrée en vigueur le 23 août 2024, les circuits alimentant des équipements à électronique de puissance doivent être protégés par un dispositif différentiel de type F ou équivalent. Cette exigence vise à gérer les courants de fuite à composante continue, fréquents sur les alimentations à découpage des chargeurs de robots tondeuses.
Nous observons que la plupart des installations existantes utilisent encore un différentiel de type AC, voire un type A standard, sur la prise extérieure alimentant la station de charge. Un différentiel de type AC ne détecte pas les défauts à composante continue et laisse passer un courant de fuite dangereux sans déclencher.
La recommandation professionnelle est claire : le circuit de la station de charge du robot mérite un départ dédié au tableau, protégé par un disjoncteur différentiel de type F. Ce n’est pas un luxe sur un circuit extérieur exposé à l’humidité sous abri.
Calibre du disjoncteur et section de câble
La puissance absorbée par une station de charge de robot tondeuse dépasse rarement quelques dizaines de watts. Un disjoncteur de 10 A en courbe C suffit dans la quasi-totalité des cas. La section de câble dépend de la longueur du cheminement entre le tableau et la prise extérieure : en dessous d’une vingtaine de mètres, du 1,5 mm² convient.
Pour les parcours plus longs, nous recommandons de passer en 2,5 mm² afin de limiter la chute de tension, même si la puissance appelée reste faible. Un câble sous-dimensionné en longueur chauffe inutilement dans une gaine enterrée.
Ventilation et température sous abri de station de charge
Un abri fermé sur trois côtés avec un toit bas crée un piège thermique. Le transformateur de la station de charge dégage de la chaleur, la batterie lithium-ion du robot en dégage aussi pendant la phase de charge. Sous un abri en polycarbonate ou en tôle exposé au soleil d’été, la température peut monter bien au-delà du seuil de charge recommandé par les fabricants.
Les cellules lithium-ion se dégradent accéléré au-dessus du seuil que chaque constructeur fixe dans sa documentation technique. Charger systématiquement à température élevée réduit la capacité utile de la batterie saison après saison.
Conception de l’abri : matériaux et dégagements
Le choix du matériau de l’abri a un impact direct sur la température intérieure. Le bois reste le meilleur compromis thermique. Les abris en acier ou en plastique foncé accumulent la chaleur et la restituent vers la station de charge.
- Prévoir au minimum deux côtés ouverts pour permettre une circulation d’air naturelle autour de la station et du robot pendant la charge.
- Laisser un dégagement d’au moins une dizaine de centimètres entre le toit de l’abri et le sommet du robot pour éviter la stratification de l’air chaud.
- Orienter l’ouverture principale à l’opposé du soleil d’après-midi (nord ou est dans la majorité des jardins français).
- Éviter les abris avec un fond plein qui empêche l’évacuation de l’humidité résiduelle après un épisode de pluie.
Mise à la terre et raccordement de la prise extérieure sous abri
La qualité de la mise à la terre conditionne le déclenchement correct du différentiel. Depuis le 1er septembre 2025, la norme NF C 15-100-722 impose une résistance de terre maximale de 100 Ω pour toute installation de recharge raccordée en fixe. Les professionnels appliquent cette exigence aux circuits extérieurs dédiés aux équipements motorisés de jardin.
Sur un terrain argileux, atteindre cette valeur ne pose pas de difficulté. Sur un terrain sableux ou rocheux, la résistance de terre peut dépasser largement ce seuil, rendant la protection différentielle inefficace. Nous recommandons de faire mesurer la terre avant toute installation d’un circuit extérieur dédié.
Choix de la prise et indice de protection

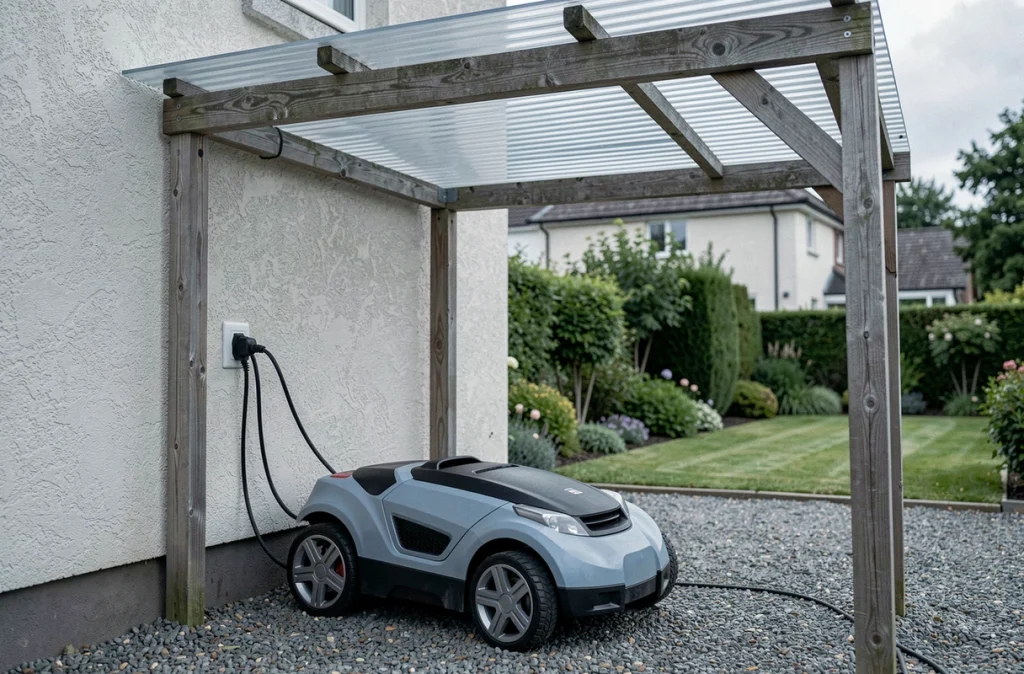

Sous abri, la tentation est d’installer une prise standard d’intérieur. C’est une erreur. L’abri ne protège pas des projections d’eau latérales ni de la condensation matinale. Une prise étanche IP55 minimum reste obligatoire même sous un toit, dès lors que l’installation se trouve en volume extérieur au sens de la norme.
Le raccordement doit se faire en câble de type R2V ou équivalent pour l’extérieur, jamais en câble souple type H05VV-F qui ne supporte ni l’enterrement ni l’exposition prolongée aux UV.
Risque de foudre et surtension sur la station de recharge du robot tondeuse
Un point systématiquement négligé : la station de charge reste branchée en permanence, y compris pendant les orages. Le câble périphérique enterré dans le jardin agit comme une antenne qui capte les surtensions induites par la foudre. Un parafoudre de type 2 sur le circuit dédié protège l’électronique du chargeur et de la carte mère du robot.
Le coût d’un parafoudre modulaire est dérisoire comparé au remplacement d’une carte électronique de robot tondeuse. Les constructeurs excluent d’ailleurs les dommages liés à la foudre de leurs garanties commerciales. Débrancher la station avant chaque orage est une solution, mais elle suppose une présence constante que l’automatisation du robot rend illusoire.
Protection complémentaire au tableau
L’installation idéale pour un circuit de recharge de robot tondeuse sous abri combine trois éléments au tableau électrique :
- Un disjoncteur différentiel de type F dédié, calibré à 10 A.
- Un parafoudre de type 2 en tête du circuit ou en protection générale du tableau.
- Un contacteur piloté (optionnel) permettant de couper le circuit à distance via une horloge ou un module domotique pendant les périodes d’inactivité prolongée.
Cette configuration couvre les défauts d’isolement, les surtensions atmosphériques et les périodes d’absence prolongée sans intervention manuelle. Le surcoût au tableau reste modeste pour un circuit basse puissance, et la tranquillité gagnée sur toute la saison de tonte justifie largement l’investissement.
