Installer une prise pour l’éclairage d’une piscine mobilise des règles électriques plus contraignantes que pour n’importe quel autre point du jardin. La norme NF C 15-100, récemment révisée, redéfinit les distances, les protections et le type de matériel autorisé. Comparer les exigences par volume de sécurité permet de mesurer ce qui sépare une installation conforme d’un montage à risque.
Tableau comparatif des volumes de sécurité autour du bassin
La section 702 de la NF C 15-100 découpe l’environnement du bassin en volumes concentriques. Chaque volume impose des restrictions différentes sur le matériel électrique admis, y compris les prises et les luminaires.
| Volume | Périmètre | Prise autorisée | Tension max. éclairage | Protection requise |
|---|---|---|---|---|
| Volume 0 | Intérieur du bassin | Non | 12 V (TBTS) | Transformateur de sécurité hors volume 0 et 1 |
| Volume 1 | Parois du bassin jusqu’à 2 m au-dessus du sol | Non | 12 V (TBTS) | Transformateur de sécurité hors volume 0 et 1 |
| Volume 2 | Jusqu’à 3,5 m du bord du bassin | Non (sauf exceptions sous conditions) | 12 V ou appareils classe II | Différentiel 30 mA |
| Hors volume | Au-delà de 3,5 m | Oui | 230 V autorisé | Différentiel 30 mA obligatoire |
Le point déterminant pour une prise destinée à l’éclairage de piscine : le coffret électrique doit se trouver hors des volumes 0, 1 et 2, soit à plus de 3,5 m du bord du bassin. Un local technique attenant ne dispense pas de cette distance si son ouverture donne directement sur le volume 2.
Différentiel de type F : la nouvelle exigence pour les circuits piscine
La révision 2024 de la NF C 15-100 introduit un changement concret que la plupart des guides en ligne n’intègrent pas encore. Le différentiel de type F est désormais obligatoire pour les pompes de piscine depuis la série révisée applicable au 23 aout 2024.
Un différentiel classique de type AC ou de type A ne détecte pas certains courants de fuite générés par les variateurs de vitesse intégrés aux pompes récentes. Le type F couvre ces composantes haute fréquence, ce qui réduit les déclenchements intempestifs tout en maintenant la protection des personnes.
Pour le circuit d’éclairage seul (projecteur LED 12 V alimenté par un transformateur de sécurité), un différentiel 30 mA de type A reste conforme. En revanche, dès que le tableau piscine alimente aussi la pompe de filtration, le choix du différentiel doit intégrer cette contrainte de type F. Concrètement, cela signifie un surcout sur le matériel de tableau, mais un gain en fiabilité de déclenchement.
Liaison équipotentielle locale : le dispositif souvent mal réalisé
Avant de raccorder une prise ou un projecteur, la norme impose de relier entre eux tous les éléments métalliques situés dans les volumes 0, 1 et 2 : échelle, buses de refoulement, armature du bassin, regard métallique. C’est la liaison équipotentielle locale, aussi appelée mise à la terre complémentaire.
Son rôle est de supprimer toute différence de potentiel entre deux parties métalliques accessibles simultanément. Sans elle, un défaut d’isolement sur le projecteur peut créer un cheminement de courant à travers l’eau, puis à travers le corps d’un baigneur en contact avec une pièce métallique.
- Le conducteur de liaison doit avoir une section minimale de 6 mm² en cuivre nu ou isolé, selon que le parcours est enterré ou non
- Chaque pièce métallique dans les volumes 0 à 2 doit être raccordée individuellement au bornier de terre du coffret piscine
- Les canalisations métalliques d’eau entrant dans le local technique doivent aussi être intégrées à cette liaison
Un test de continuité au multimètre entre chaque point métallique et le bornier permet de vérifier la qualité de la liaison. Une résistance supérieure à quelques ohms signale un raccord défectueux.
Choix du cable et du transformateur pour un éclairage LED de piscine
L’éclairage immergé fonctionne en très basse tension de sécurité (TBTS), soit 12 V. Le transformateur qui abaisse le 230 V doit être un transformateur de séparation conforme à la norme, installé hors des volumes 0 et 1. En pratique, il se place dans le local technique ou dans un coffret étanche situé à plus de 3,5 m du bassin.
Le cable entre le transformateur et le projecteur doit résister à l’humidité permanente. Un cable de type H07RN-F, souple et à gaine caoutchouc, convient pour le cheminement extérieur. Pour la traversée de paroi du bassin, un presse-étoupe spécifique garantit l’étanchéité.
- La section du cable dépend de la longueur du parcours et de la puissance du projecteur LED, mais reste généralement de 2,5 mm² pour les distances courantes

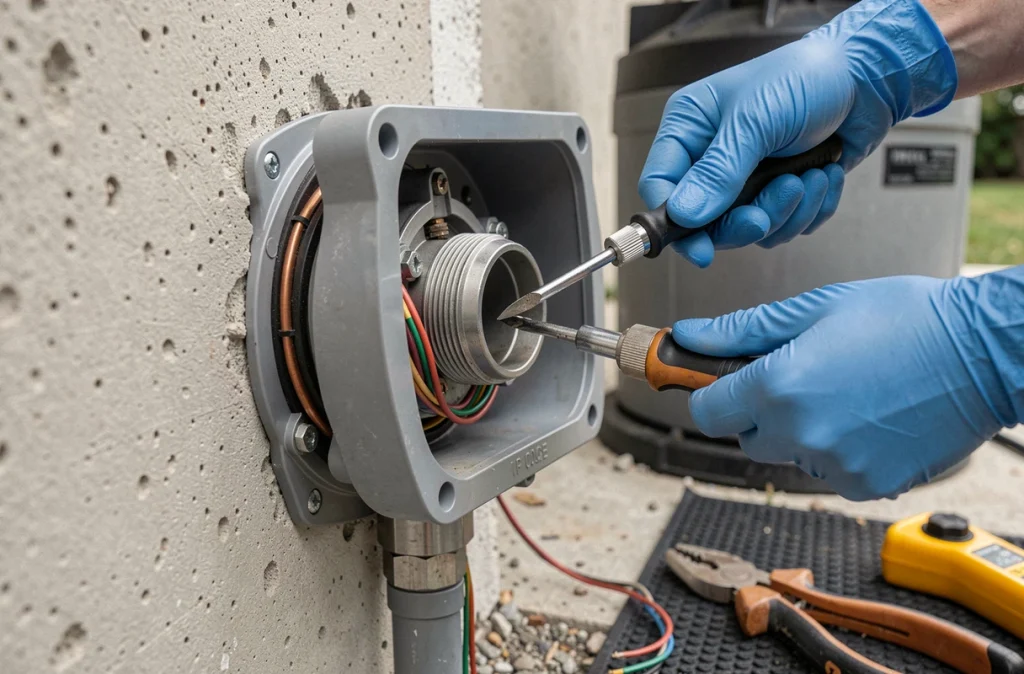

- Le raccordement dans la niche du projecteur se fait via une boite de connexion étanche IP68, jamais par domino ou wago standard
- Le circuit d’éclairage piscine doit disposer de son propre disjoncteur au tableau, distinct de celui de la pompe
Révision 2024 de la NF C 15-100 : ce qui change pour les installations neuves
La révision majeure de 2024 devient obligatoire pour toute installation neuve ou entièrement rénovée à partir du 1er septembre 2025. Elle renforce plusieurs points qui touchent directement le circuit d’éclairage de piscine.
Le nombre de circuits protégés par un même différentiel est revu à la baisse, ce qui peut imposer l’ajout d’un interrupteur différentiel dédié au tableau piscine. Les exigences sur la protection différentielle dans les volumes humides sont également renforcées.
Pour un propriétaire qui installe une prise ou un éclairage de piscine en 2025 ou au-delà, se référer à un guide antérieur à 2024 expose à une non-conformité. Le Consuel, lors du contrôle de l’installation, applique la version en vigueur au moment du dépôt du dossier, pas celle qui existait lors de l’achat du matériel.
La conformité électrique d’une piscine repose sur un ensemble de contraintes interdépendantes : volumes de sécurité, type de différentiel, liaison équipotentielle, choix du cable et du transformateur. Omettre un seul de ces éléments invalide la protection des autres. Pour un chantier lancé après septembre 2025, vérifier que le matériel et le schéma de câblage respectent bien la révision 2024 de la NF C 15-100 reste le premier réflexe utile.
