L’installation électrique d’une piscine repose sur un principe simple : l’eau et le courant coexistent à quelques mètres l’un de l’autre, séparés uniquement par la qualité du câblage et des protections. La norme NF C 15-100 encadre cette cohabitation en définissant des zones de sécurité, des types de protections et des sections de câble précises. Toute erreur sur l’un de ces points expose les baigneurs à un risque d’électrocution et le propriétaire à un refus d’assurance.
Section de câble et chute de tension : le calcul que personne ne vérifie
Le choix de la section de câble entre le tableau principal de la maison et le coffret piscine dépend de deux paramètres : la puissance cumulée des équipements et la distance du local technique. Une pompe de filtration, un projecteur immergé et un coffret de commande peuvent ensemble tirer une intensité suffisante pour rendre un câble sous-dimensionné dangereux.
Le problème le plus fréquent n’est pas le court-circuit, mais la chute de tension sur un câble trop long ou trop fin. Sur une distance de plusieurs dizaines de mètres entre le tableau domestique et le local technique, un câble de section insuffisante provoque un échauffement permanent. La pompe de filtration tourne alors en sous-tension, ce qui réduit sa durée de vie et augmente sa consommation.
La norme impose une chute de tension maximale entre le point de livraison et l’appareil terminal. Pour respecter cette limite, il faut augmenter la section du câble dès que la distance dépasse quelques mètres. Un électricien calcule cette valeur en croisant intensité, longueur et nature du conducteur (cuivre ou aluminium). Sans ce calcul, le reste de l’installation part sur de mauvaises bases.
Coffret électrique piscine : protections et circuits dédiés

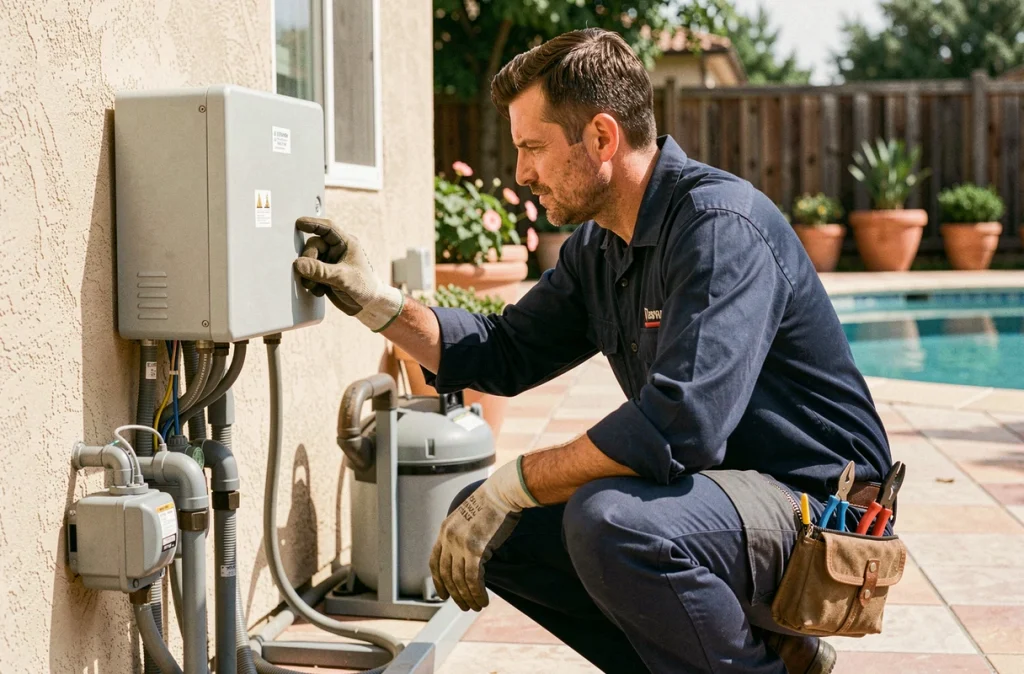

Le coffret électrique piscine n’est pas un simple prolongement du tableau de la maison. C’est un tableau secondaire dédié qui regroupe coupure, protection différentielle et disjoncteurs divisionnaires pour chaque circuit du bassin.
Chaque équipement doit disposer de son propre circuit protégé. Regrouper la pompe et l’éclairage sur un seul disjoncteur crée un point de défaillance unique : un défaut sur le projecteur coupe aussi la filtration, et inversement.
Les éléments typiques à protéger séparément :
- La pompe de filtration, sur un disjoncteur calibré selon sa puissance nominale, avec une protection différentielle adaptée à son type de moteur
- L’éclairage immergé, alimenté en très basse tension via un transformateur de sécurité installé hors des zones de contact avec l’eau
- Les prises du local technique, protégées par un différentiel haute sensibilité pour tout branchement d’appoint (robot, appareil de mesure)
- Le circuit de chauffage ou d’électrolyseur, si ces équipements sont prévus dès la conception ou susceptibles d’être ajoutés
Le coffret doit aussi intégrer un dispositif de coupure d’urgence accessible depuis les abords du bassin. Ce point est souvent oublié lors des installations réalisées sans professionnel.
Différentiel de type F : la nouveauté imposée par la révision 2024
Depuis la révision 2024 de la norme NF C 15-100, les disjoncteurs différentiels de type F sont devenus obligatoires pour les circuits alimentant des équipements à variateur de vitesse monophasé. Les pompes de piscine à vitesse variable, devenues courantes pour leur meilleur rendement énergétique, entrent dans cette catégorie.
Un différentiel de type AC classique ne détecte pas correctement les courants de fuite produits par un variateur de fréquence. Le type F, lui, est conçu pour capter ces composantes haute fréquence. Installer un type AC sur une pompe à vitesse variable revient à laisser le circuit sans protection réelle contre certains défauts d’isolement.
Cette exigence est applicable aux nouvelles installations et extensions depuis septembre 2024. Elle est devenue la référence obligatoire pour les chantiers neufs et les rénovations lourdes depuis septembre 2025. Pour un particulier qui planifie aujourd’hui l’installation électrique de sa piscine, le type de différentiel dépend de la date de dépôt du permis ou de la déclaration de travaux.
Zones de sécurité autour du bassin : volumes 0, 1 et 2
La norme NF C 15-100 découpe l’espace autour d’une piscine en volumes concentriques, exactement comme pour une salle de bain, mais avec des distances adaptées à un bassin extérieur.
- Le volume 0 correspond à l’intérieur du bassin lui-même. Seuls les équipements en très basse tension de sécurité (TBTS) y sont autorisés, alimentés par un transformateur de séparation situé hors de ce volume
- Le volume 1 s’étend jusqu’à une certaine distance autour du bord du bassin et au-dessus de la surface de l’eau. Aucune prise, aucun appareil en tension secteur n’y est admis
- Le volume 2 entoure le volume 1. Les équipements de classe II et les prises protégées par un différentiel haute sensibilité peuvent y être installés sous conditions

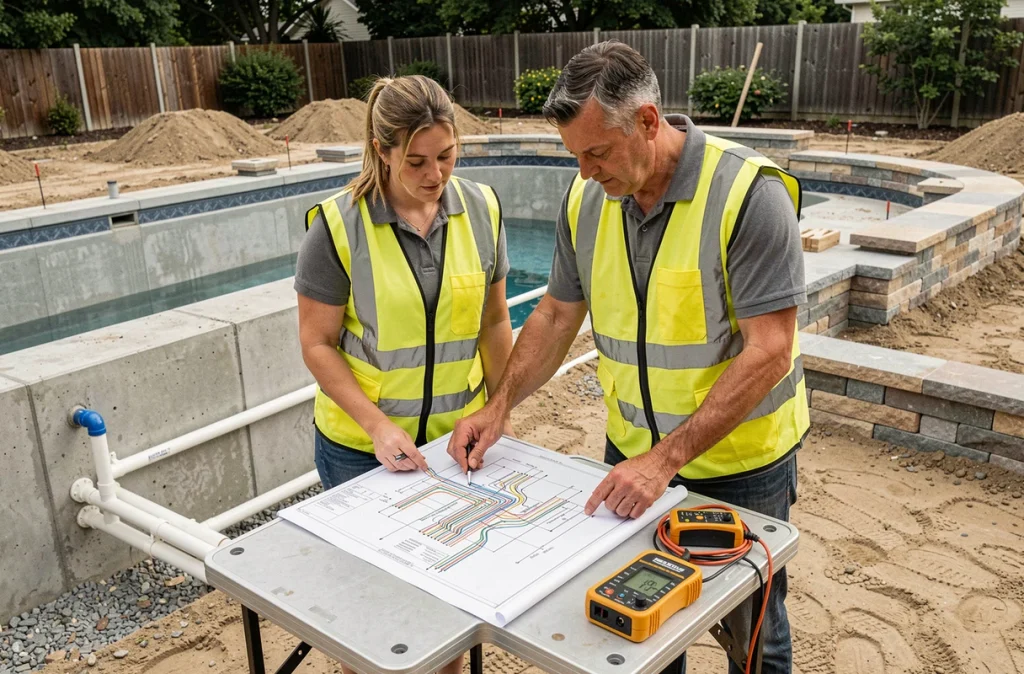

Placer une prise, un projecteur ou un coffret dans le mauvais volume est une non-conformité qui peut être relevée lors du contrôle Consuel. Le schéma d’implantation doit être dessiné avant de creuser la moindre tranchée pour le passage des câbles.
Mise à la terre et liaison équipotentielle du bassin
La liaison équipotentielle locale relie entre elles toutes les masses métalliques accessibles autour du bassin : échelle, plongeoir, margelles métalliques, armature du bassin, canalisations. Cette liaison garantit qu’en cas de défaut, aucune différence de potentiel dangereuse n’apparaît entre deux éléments que les baigneurs pourraient toucher simultanément.
Le conducteur de liaison équipotentielle doit être en cuivre, d’une section minimale définie par la norme, et raccordé au bornier de terre du coffret piscine. Un mauvais serrage ou un conducteur corrodé suffit à rendre toute la chaîne de protection inopérante.
Cette liaison ne remplace pas la mise à la terre générale de l’installation. Les deux systèmes fonctionnent ensemble : la liaison équipotentielle égalise les potentiels localement, tandis que la terre évacue le courant de défaut vers le sol pour permettre au différentiel de déclencher.
Une installation électrique de piscine conforme repose sur l’articulation entre ces éléments, pas sur l’un d’eux pris isolément. Le dimensionnement du câble, le choix du différentiel adapté au type de moteur, le respect des volumes et la qualité de la liaison équipotentielle forment un ensemble dont chaque maillon conditionne la fiabilité des autres.
Faire valider le schéma complet par un électricien qualifié avant le début des travaux reste le moyen le plus fiable d’éviter une reprise coûteuse au moment du contrôle de conformité.
